如何看懂设备机械图

来源:原创     阅读量:117     发布时间:2020-09-19 17:10:34

如何看懂设备机械图

FUKUVI福酷威机器人科技

图纸是设备技术人员用于交流的语言,不是专业人员看机械类的图纸是有困难的,乍一看似乎看得出个所以然来,仔细一看,又好像不是那么回事。本经验讲述怎么简单的看懂机械类的图纸。机械是一门严谨的实践性很强的学科,就图纸而言,有一个地方不清楚都不可以用来指导实际应用的。

一、步骤/方法

1、确定图纸的种类。

机械类图纸有很多种类,分装配图、简图、原理图、零件图等,首先要确定你拿到的是一张什么图纸,你才知道图纸表达的是什么对象,表达了那些方面,表达到什么程度。

2、读取对象信息。

图纸虽然每个人、每个公司都不会相同,但都遵循国家的制图标准,一张图纸做出来就是为了给人看的,要是特殊的地方太多,别人没法看就失去了它的意义。首先看标题栏(右下角)里面的对象名称、编号、数量、材料(如果有)、比例、单位等信息,这些信息的位置可以参看手册相关部分的内容。

3、确定视图。

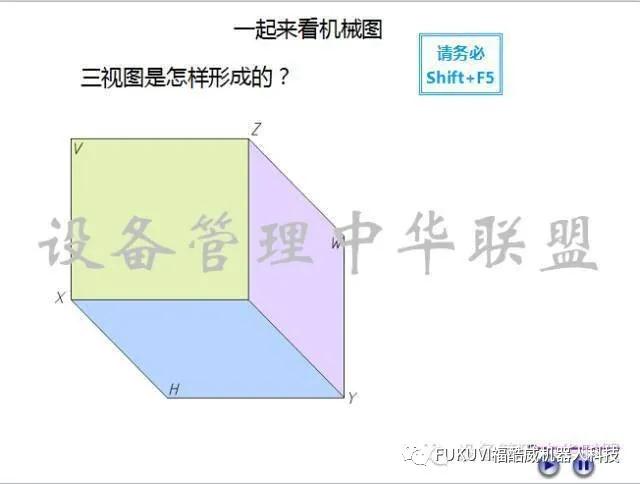

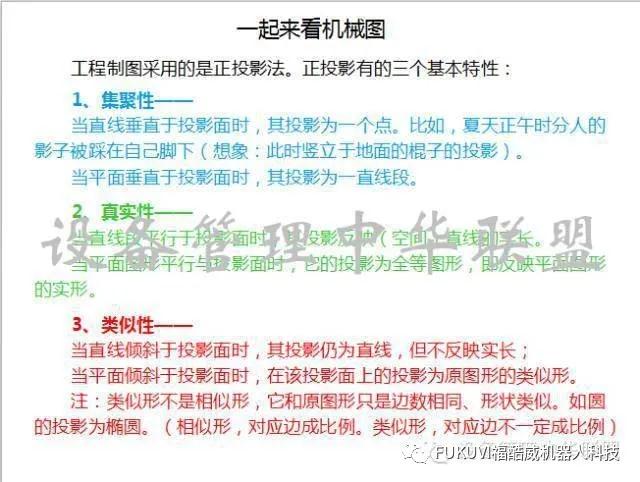

如果是原理图等类型的非“标准”图纸,就没有严格的视图这个概念了。标准的图纸最少都有一个视图的。视图的概念来源于画法几何的投影,这个知识也可以看看手册的相关内容,简单的说,我们国家的制图标准,一个物体,正面看到的称之为主视图,左边看到的称之为左视图(摆放在主视图右边),顶上看的称之为俯视图(放在主视图的下边),以及剖视图等等很多的视图的概念。反映在图纸是,视图就是一块“东西”,块与块间不会有尺寸、文字、线条等内容联系起来他们,中间就是空白的。有建筑等视图能力的人对这些概念不会陌生的,都是通用的。

4、分清主体与标注注解。

确定了有几个视图,分别是什么视图,之后就要分清主体(暂且这样叫吧,这词我发明的),主体就是描述机械零部件的那些线条(实际的零部件二维世界里就是些线条),这个根据线的粗细就能分出来了(细线都是标注线),主体的线只有粗实线(粗细可以相对比较来判断,标准里面粗细也有标准的)、粗虚线和剖面线。

5、由主体还原零部件的实际样子。

这是视图的关键点,其他的都可以看看书、翻翻手册搞定,只有这个,需要积累和空间想象能力的,不能还原实际零件的样子,就会出现那个笑话说的挖个井却造了个烟囱。还原的时候如果有困难,可以仔细确定每个视图到底是什么视图(包括剖视图等表达方法),辅助尺寸标注(例如R代表半径,那条线就是个圆弧(面),这些标注在手册里面有,也比较简单。

6、确定零部件尺寸。

这个可以大概的看一下,有个大概的概念就行了,如果是制造者,到用到的时候再去看。

7、内外行分界线。

到这里,只要你看过图纸,并研究过机械设计手册里面的有关图纸表达的内容,你算是看得懂图纸的外行了,就像你看了一份房子的图纸后,你知道了房子的户型结构,大小了,不想深入的可以到此为止。然而,机械类的图纸信息,远远不止这些。

8、入行机械识图。

机械图纸(这里说的都是标准的图、原理图等不做介绍)表达的是一个零件或者部件或者一台机器的结构、尺寸、材料、精度等等机械行业用得到的所有设计数据,入行前已经看到了材料和结构部分,后面接着讲其他信息,由于机械类的信息几乎全部都在图纸里面,光看机械设计手册就上千页,所以这里不能全部分享完经验,只能是入行的经验。

9、精度。

机械类的尺寸(例如一个圆柱的直径)不只是一个尺寸而已,无论标注了公差(±0.XX这样的)还是没有标注的尺寸都是一个范围,这就是机械的(尺寸)精度,这个概念要一直都有。因为机械的零部件一般都是大批量生产的,需要精度来控制每一个零件(他们不可能一样大小,存在误差)的尺寸在一定的范围。同样的,零部件还有形位公差(也是标注不标注都是存在的)。未标注的精度(公差)在国家标准里面都有规定,有的图纸技术要求里面会写明,精度是机械零部件的灵魂,这需要一定的积累,对照手册里面可以学习懂每一个图纸上的精度信息。

10、工艺。

工艺简单的说就是如何制造(组装)这个零部件的方法,机械图纸虽然没有工艺(过程)的直接信息表达,但是它却包含了基本的工艺。一个零部件设计出来,加工不出来是没有任何意义的,如何加工是设计者考虑过的事情,在图纸里面也会有表达。

粗糙度:粗糙度决定了使用要求,同时也限定了加工方法的要求。

精度:比如一个要素(一个装轴承的内孔)的尺寸、位置、形状公差及其粗糙度要求,会隐含对它的加工工艺要求(磨削)。

热处理:热处理使得加工可行,性能达到了使用要求。表面处理:表面处理一般会在技术要求里面提出。

总之,图纸表达的的信息,必须读出其工艺信息,这也是机械图纸的关键作用,当然,实际中会有工艺编写人员根据公司实际加工能力编写详细的工艺(文件),看得懂机械图纸的人,还原出实际零部件样子之后要能很清楚这东西怎么加工出来。

11、细节。

简单的说,图纸大多数都是天圆地方的(大多不是圆、圆弧就是直角),然而,实际加工中,由于刀具等原因的限定,直角处往往都带有刀尖、折弯的圆弧,一些圆弧也不是实际的圆弧,对于各种加工方法加工的实际效果要有大概的了解,对图纸表达的“理想”样子和“实际”样子的差别要有概念,当然,这些差别在设计的时候就考虑过的,并不会因为差别影响其功能。

12、检验。

各种量具的使用,检测的方法和项目,都要有个大概的理解,由于机械零部件都具有特殊性,要么精度很高,普通的钢卷尺直尺不能作为检验量具,要么就很大(很小),也超过的传统的内外径量表、游标卡尺的范围,各个尺寸要求和精度要求都需要有专门的检测方法。检测方法,不只是最终判别零部件合格与否,也同时是加工的时候必须的过程。

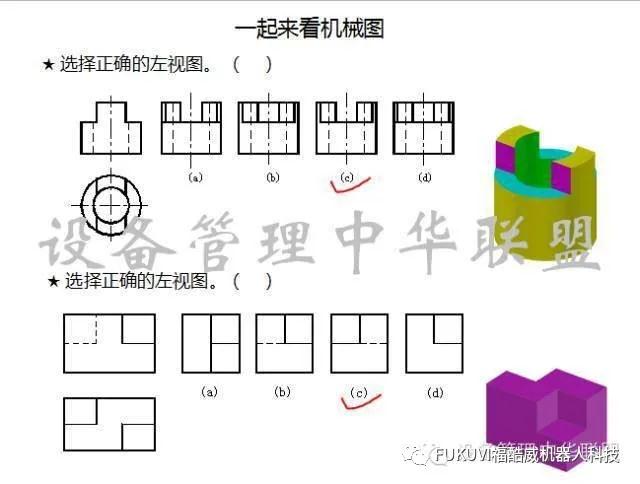

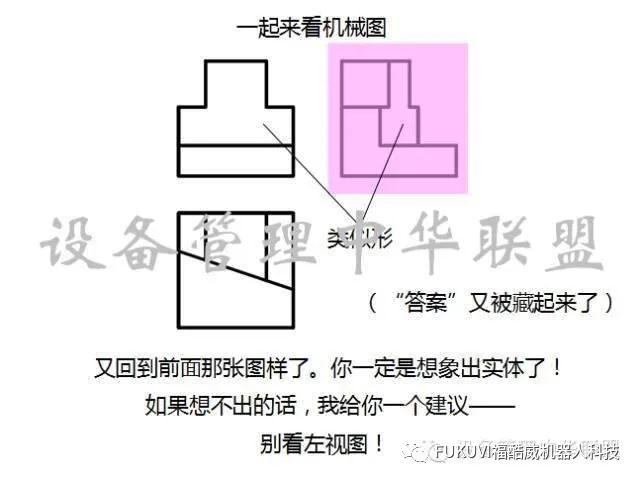

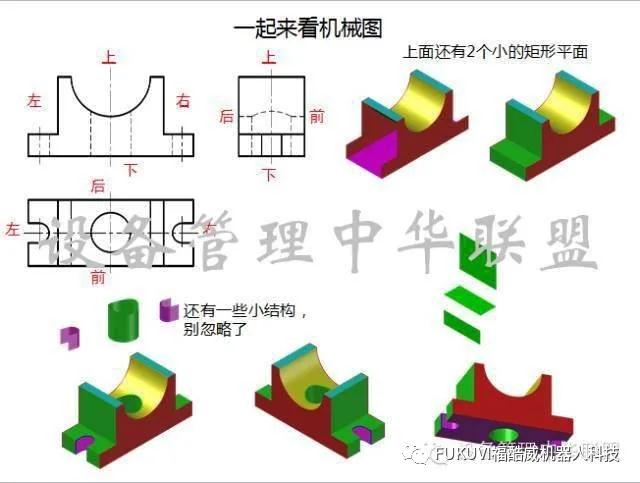

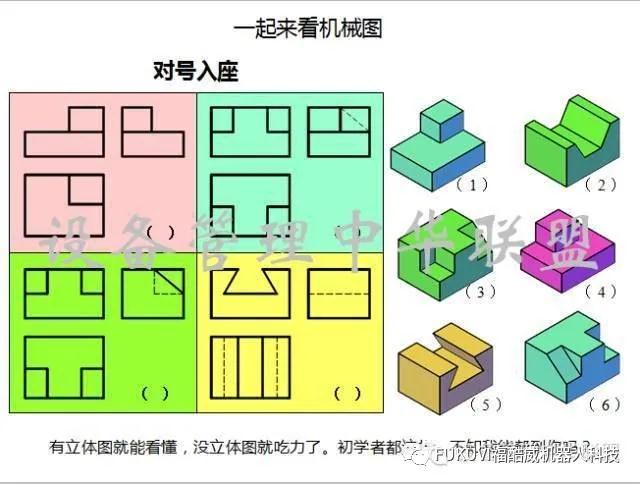

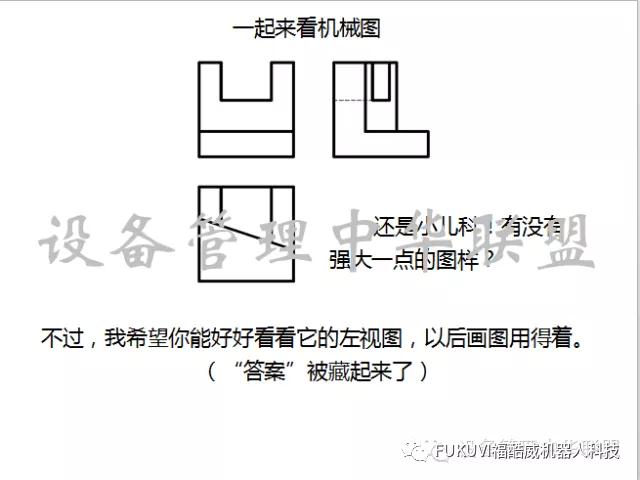

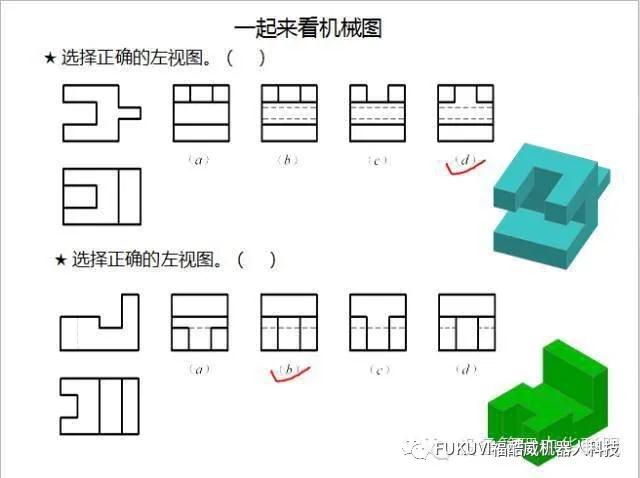

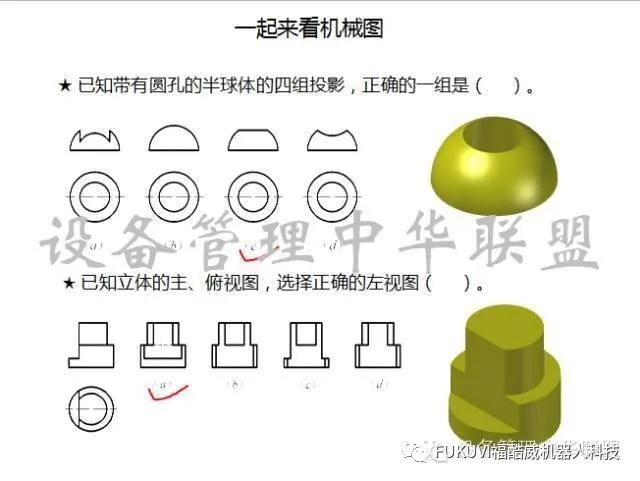

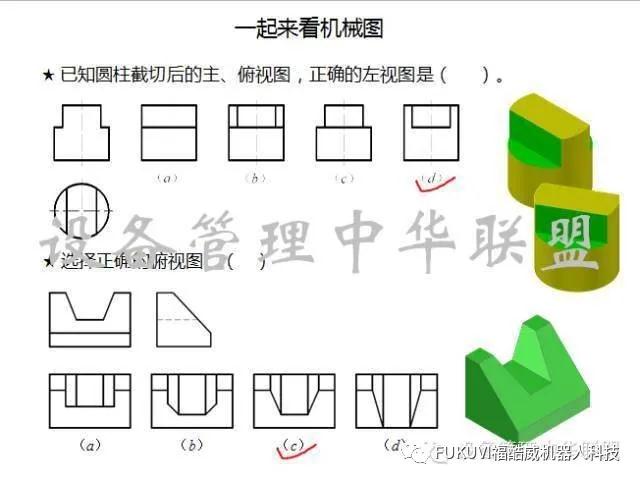

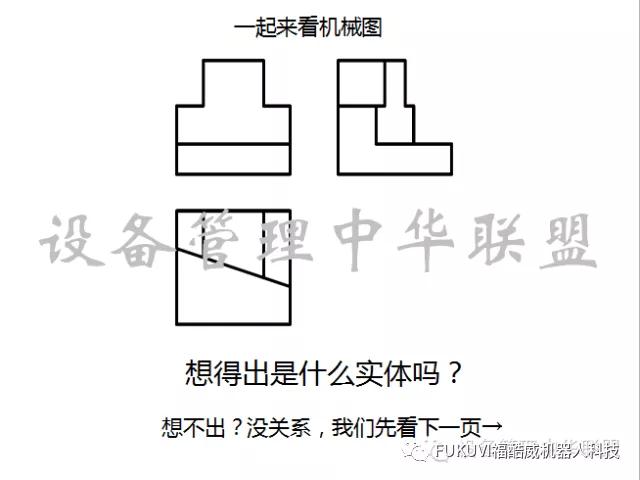

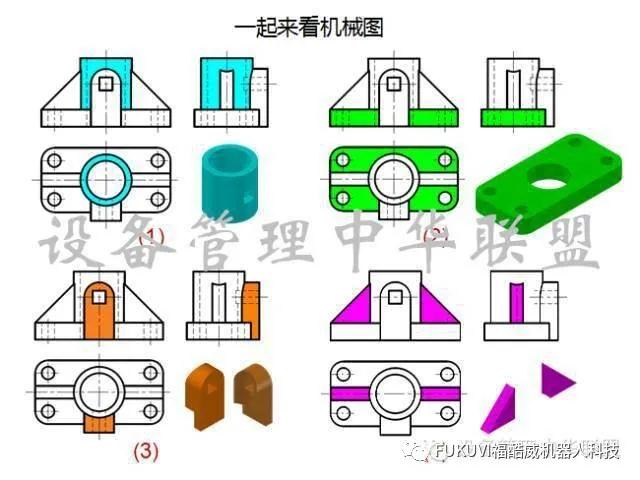

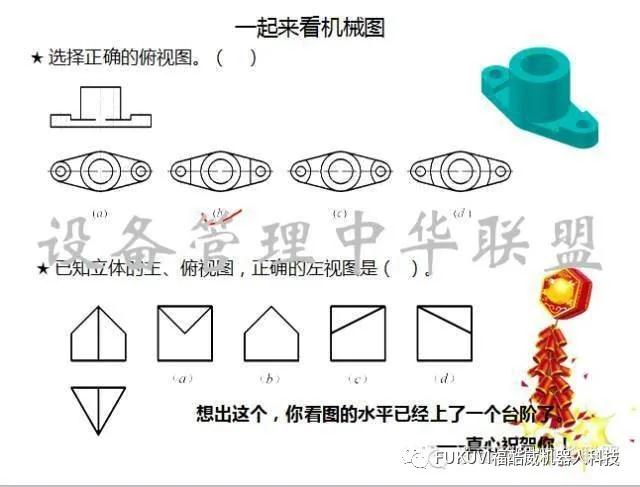

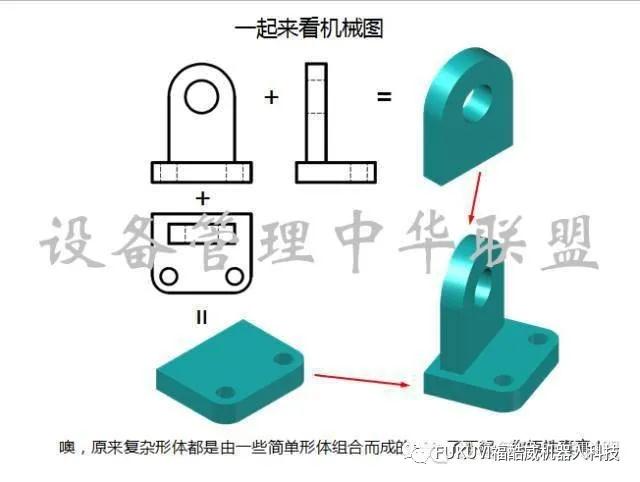

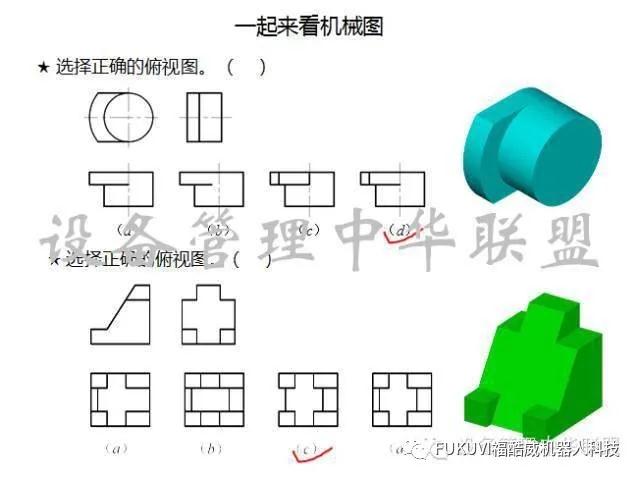

二、图解

结束语:

机械图纸的尺寸单位默认为毫米(mm),图纸中不会标出的。

图纸的绘制有一个比例,就是实际大小在图纸上的缩放倍数,这个比例不能作为实际测量的依据(比如1:1大小的零部件直接拿到图纸上测大小)。

机械是一门多学科交叉的综合实用性技术,机械图纸又是机械行业的语言,所以图纸是千变万化的,是复杂的,是严谨的,也是有实际的意义的。
